1000/1001/1101,Brand: GEFRAN : Configurable Controllers อินพุตได้ทั้งเทอร์โมคัปเปิ้ล RTD (Pt100) เอาต์พุต รีเลย์ Drive SSR และอนาลอก 0-20mA , 4-20mA , 0-10V

รหัสสินค้า : 1000/1001/1101

คุณสมบัติหลัก Configurable Controllers ยี่ห้อ GEFRAN

• อินพุตได้ทั้งเทอร์โมคัปเปิ้ล RTD (Pt100)

• ชดเชยในส่วนของสัญญาณอินพุตได้

• เอาต์พุตรีเลย์ Drive SSR และอนาลอก 0-20mA , 4-20mA , 0-10V

• 3 อะลาร์มรีเลย์

• PID Control

• Self Tuning , Auto Tuning

คุณสมบัติทั่วไป Configurable Controllers

   เครื่องมือวัดและควบคุมรุ่น 1000 มีขนาด 48x96 (1/8 DIN) และรุ่น 1001,1101 มีขนาด 96x96 (1/4 DIN) ระดับการป้องกัน IP54 ใช้งานง่าย ด้วยเพียงปุ่มเพียง 3 ปุ่ม แสดงค่าด้วย LED สีเขียว 3 หลักจำนวน 2 แถว สำหรับรุ่น 1001 และ 1101 สำหรับการทำงานของ 3 รีเลย์เอาท์พุทมี LED สีแดง แสดงผลการทำงาน และ LED สีเขียวแสดงการควบคุมของเอาท์พุทหลัก

  ส่วนอินพุทหลักสามารถรับอินพุทได้ทั่วไป เช่น Thermocouple type J,K,N,S,R,T, Pt100 หรือรับสัญญาณอะล็อก 0-50 mV,10-50 mV, 2-10 V, 0-10 V, 0-2 mA, 4-20 mA หรือ option เลือกเพิ่มเติม และมีรีเลย์คอนแทคขนาด 5A/250 Vac มีทั้ง NO และ NC และป้องกันการต่อสลับขั้วและลัดวงจร (24 Vdc/20 mA) และสูงสุดได้ถึง 3 อะลาร์มรีเลย์เอาท์พุท (3 A/250 Vac) สามารถเชื่อมต่อกับคอมพิวเตอรื โดยสัญญาณ current loop หรือ RS-485 (9600 baud)

  การโปรแกรมง่ายโดยการจัดการพารามิเตอร์ภายนอก สามารถป้องกันการเปลี่ยนโปรแกรม โดยการตั้งล็อกโปรแกรมหรือการจั้มเปอร์

การประยุกต์การใช้งาน Configurable Controllers

• เครื่องฉีดพลาสติก

• เครื่องรีดงานพลาสติก

• โรงงานเคมีหรือโรงงานผลิตเส้นใยไฟเบอร์

• ห้องทดสอบ

• โรงงานยา

• โรงงานผลิตอาหาร

• เตาอบและเตาหลอม

• เครื่องทำโมลด์ยาง

• ระบบทำความเย็น

• เครื่องผลิตใยสังเคราะห์

• เครื่องบรรจุ

• เครื่องทำงานไม้

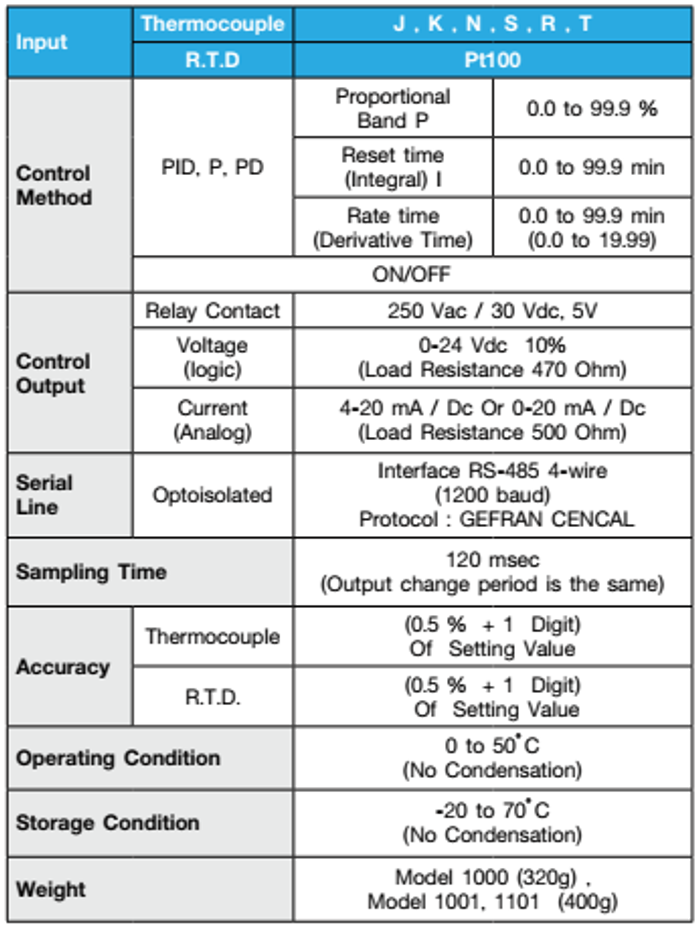

Specification

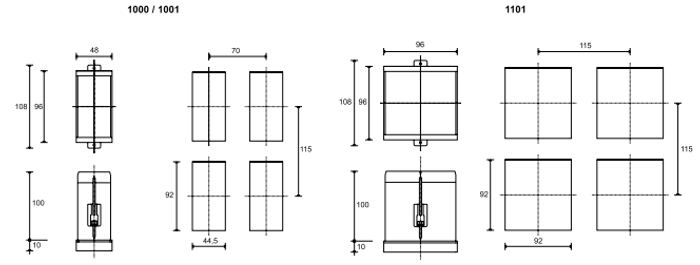

Dimensions

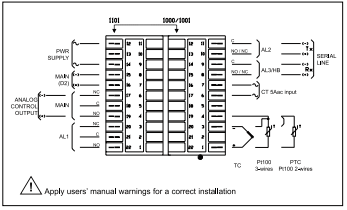

Circuit Diagram

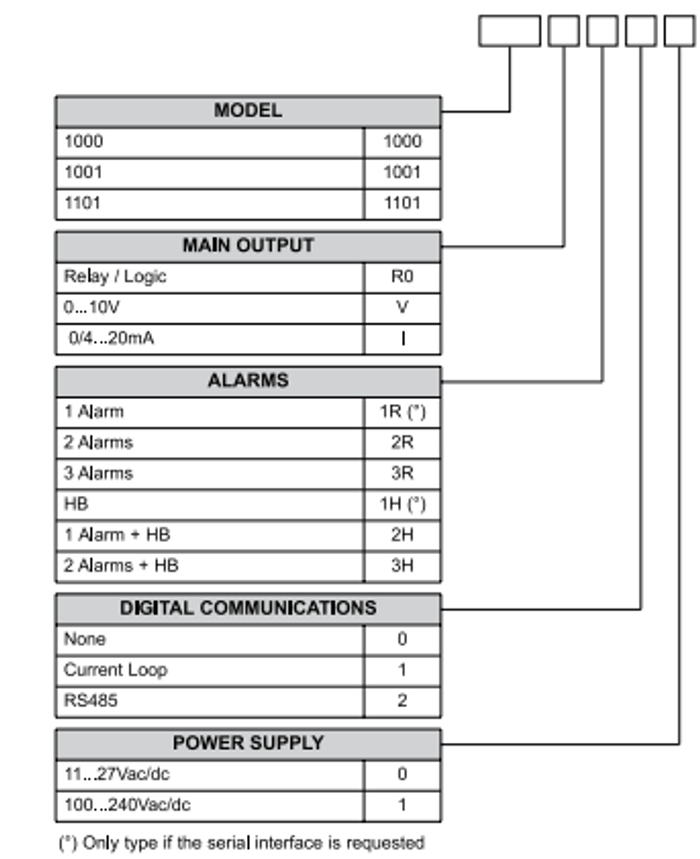

Order Code
